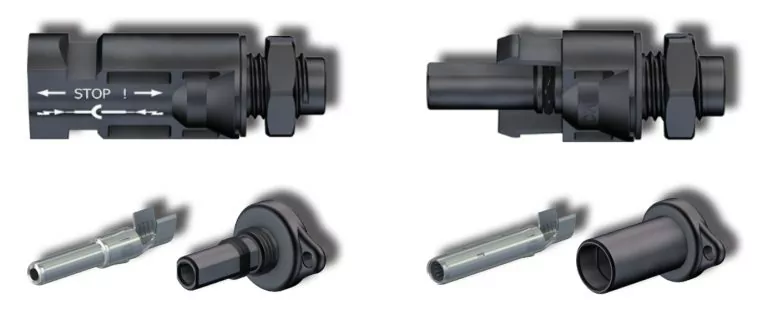

Wtyk (-) PV-ADSP4-S2…

Gniazdo (+) PV-ADBP4-S2…

Złącza fotowoltaiczne MC4 panelowe montowane w obudowach
NazwaNumer katalogowyGniazdo
(+)		Wtyk
(-)		Przekrój żyły
(mm²)
PV-ADBP4-S2/2,5-UR32.0076P0001-URtak 1,5; 2,5
PV-ADSP4-S2/2,5-UR32.0077P0001-UR tak1,5; 2,5
PV-ADBP4-S2/6-UR32.0078P0001-URtak 4; 6
PV-ADSP4-S2/6-UR32.0079P0001-UR tak4; 6
PV-ADBP4-S2/1032.0150P0001-URtak 10
PV-ADSP4-S2/1032.0151P0001-UR tak10
Narzędzia:
ZaciskarkiPV-CZM19100; PV-CZM20100; PV-CZM21100
Ściągacz izolacjiPV-AZM-156
Komplet kluczy montażowychPV-WZ-AD/GWD (dokręcanie nakrętki)
PV-SSE-AD4 (blokowanie złącza)
Wyposażenie dodatkoweZaślepki (kapsle) PV-BVK4 + PV-SVK4
Instrukcja montażuMA 275

Parametry techniczne panelowych złączy MC4

Rodzaj kontaktu:

  • Złącze bananowe Ø 4 mm, wykonane z miedzi cynowanej, wewnątrz gniazd umieszczone są sprężyste elementy polepszające kontakt elektryczny – Multi-lams®

Napięcie znamionowe:

  • 1000 V DC / 1250 V DC (TÜV)
  • 1000 V DC / 1500 V DC (UL)

Prąd znamionowy TÜV (85°C):

  • 22,5–51 A (zależnie od przekroju przewodu)

Napięcie próby:

  • 12 kV (1000 V DC) / 16 kV (1250 V DC)

Temperatura otoczenia:

  • -40°C … +85°C (TÜV)
  • -40°C … +75°C (UL)

Max temp. pracy:

  • 105°C (TÜV)

Stopień ochrony:

  • Stan połączenia IP65; IP68 (1 h/1 m)
  • Stan rozłączenia IP2X

Kategoria pomiarowa/stopień zanieczyszczeń:

  • CAT III / 3

Rezystancja kontaktu ≤ 0,25 mΩ (po ok. 25 latach gwarantowana ≤ 0,35 mΩ)

Klasa BEZPIECZEŃSTWA:

  • II

Rodzaj połączenia z kablem/Zabezpieczenie przed rozłączeniem (UL):

  • Zaciskane/system zatrzaskowy

Izolacja:

  • PC/PA

Klasa palności:

  • UL94-VO

Certyfikaty:

  • TÜV – Rheinland wg normy IEC62852 – R60127181
  • UL według normy UL 6703 – E343181
